Mini OTDR pegang tangan dengan skrin sentuh 4.3 inci

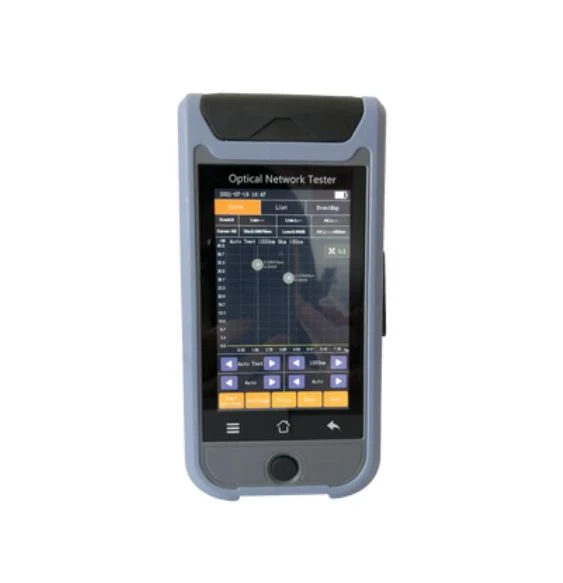

OTDR mini pegang tangan SENTER ST3200F dengan skrin sentuh 4.3 inci
Siri ST3200F OTDR menggunakan skrin sentuh berkapasiti 4.3 inci. Ia menyepadukan 12 fungsi, seperti OTDR automatik, OTDR pakar, peta acara, OPM, penjejak kabel RJ45 dan"peringkat komputer" pengurusan fail untuk memenuhi pelbagai keperluan ujian dalam masa yang berbeza.
Siri ST3200F digunakan untuk mengukur panjang, kehilangan, kualiti sambungan dan parameter gentian optik lain. Ia digunakan secara meluas dalam FTTX, pembinaan kejuruteraan rangkaian tulang belakang sekunder, penyelenggaraan dan ujian pembaikan kecemasan, dan pengukuran pengeluaran gentian optik dan kabel.
Ciri-ciri:
1. Pakar OTDR: Pengukuran profesional, lengkung/senarai/peta dipaparkan serentak.
2. Auto OTDR: tiada tetapan yang kompleks, satu ujian utama.
3. OPM menyokong pengenalan frekuensi CW/270/330/1k/2kHz.
4. VFL dan LS boleh berjalan di latar belakang, pelbagai tugas boleh dikendalikan secara serentak.
5. LS menyokong keluaran mod CW/ modulasi dengan kuasa keluaran boleh laras.
6. Penjejak kabel RJ45 radar digital, keupayaan anti-jamming yang lebih kuat.
7. Auto OTDR, OTDR pakar, peta acara, OPM, LS, VFL, jujukan kabel RJ45, penjejak kabel RJ45, jujukan kabel RJ45, panjang kabel RJ45, pengesanan muka hujung, ujian kehilangan optik lampu kilat.
8. Urutan kabel RJ45, ujian panjang kabel, sehingga 300m.
9. Tangkapan skrin satu klik, mudah untuk menyimpan antara muka.
10. Sokong ILOM.
11. Sokong SC/APC
Spesifikasi:
OTDR | |||||||
Model | ST3200F-A | ST3200F-B | ST3200F-C | ST3200F-D | ST3200F-E | ||
taip | G.652 SM | ||||||
Panjang gelombang | 1310/1550±20nm | 1310/1550±20nm | 1310/1550±20nm | 1625nm | 1650nm | ||
Julat Dinamik | 24/22dB 22dB | 26dB/26dB 24dB | 32/30dB | 22dB | 22dB | ||
Zon Buta Acara | 2.5m | ||||||
Zon Buta ATT | 8m | ||||||
Julat Ujian | 500m/1km/2km/4km/8km/16km/32km/64km/100km | ||||||
Lebar Nadi | 3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us | ||||||
Ranging Ketepatan | ± (1m{{1}}Selang sampel+0.005% ×Jarak ujian) | ||||||
Kelinearan | ≤0.05dB/dB | ||||||
Contoh Mata | 16k~128k | ||||||
Resolusi Sampel | 0.05m~8m | ||||||
Resolusi Kehilangan | 0.001dB | ||||||
Ambang Kerugian | 0.20dB | ||||||
Resolusi Julat | 0.001m | ||||||
Indeks Biasan | 1.00000-2.00000 | ||||||
Ketepatan Refleksi | ±3dB | ||||||
Format fail | Format Fail Standard SOR | ||||||
Analisis Kerugian | Kaedah 4 mata / kaedah 5 mata | ||||||
Tahap Keselamatan Laser | Kelas II | ||||||
Penyambung | FC/UPC (SC boleh ditukar ganti, ST) Atau SC/APC | ||||||
Kadar Segar Semula | 3Hz (Jenis) | ||||||
Berbilang tugas | Sokongan | ||||||
OPM | LS | Panjang Kabel RJ45 | |||||
Julat Ombak | 800nm~1700nm | Panjang gelombang | Sama juga dengan OTDR | Jarak Ujian | ≥300m | ||
Julat Ujian: -70~+10dBm/ -50~+26dBm | Jenis Laser | FP - LD | Lain-lain | ||||
Kuasa | ≥-5dBm | Paparan：4.3 inci 800×480 IPS TFT - LCD Skrin sentuh kapasitif berbilang sentuh | |||||
Resolusi | 0.01dB | Kestabilan cw, ±0.5dB/15min (Selepas 15min prapemanasan) | |||||
Ketidakpastian | ±5% | FC/UPC (SC boleh tukar ganti,ST) | Bekalan kuasa: Penyesuai AC/DC Input: 100V~240V, 50/60Hz, 0.6A Output: Bateri litium 5v 2A: 3.7V, 4000mAh | ||||
Pengenalpastian kekerapan | CW/270/330/1k/2kH (Gunakan LS dalaman) | Mod: CW/270Hz/330Hz/1kHz/2kHz | |||||
Penyambung | Universal FC/SC/ST | Pengecaman Gelombang | Sokongan | Bateri Berfungsi | Ujian berterusan> 12j | ||
Pengecaman Gelombang | Sokongan | Ujian Kehilangan Optik | Simpanan data | 8GB, ≥20 ribu lengkung | |||
VFL | Panjang gelombang | Begitu juga dengan LS | Antaramuka Data | USB Jenis C | |||
Panjang gelombang | 650nm±20nm | Ujian IL | Sokongan | Suhu Kerja | -10°C~+50°C | ||
Kuasa output | ≥10mW | Penjejak kabel RJ45 | Suhu Penyimpanan | -40°C~+70°C | |||
Mod | CW/1Hz/2Hz | Mod | Penjejakan digital | Kelembapan Relatif | 0〜95% Tidak Memeluwap | ||
Penyambung FC/UPC (ST SC Boleh Tukar) | Jarak | ≥300m | Berat badan | ≤0.5kg | |||
Tahap Keselamatan | Kelas III | Sokong Penjejakan Pasangan Dalam Talian/ Talian | Saiz | 173mm × 109mm × 45mm | |||
Soalan Lazim:
1. S: Adakah anda syarikat perdagangan atau pengilang?
A: Kami adalah kilang. Selamat datang ke kilang kami.
2. S: Berapa lama masa penghantaran anda?
A: Dalam stok: 3-5 hari. Tiada dalam sotck: 10~20hari, bergantung pada QTY anda.
3. S: Bolehkah anda melakukan OEM?
A: Ya, kita boleh.
4. S: Apakah syarat pembayaran anda?
A: T/T, Jaminan Perdagangan, Western Union.
5. S: Bagaimana jika terdapat masalah kualiti apabila kami mendapat barang?
A: Jika terdapat masalah kualiti, sila jangan teragak-agak untuk menghubungi kami, kami akan membantu anda dalam masa.
