Penguji Gentian Optik Pelbagai fungsi OTDR Dengan Meter Kuasa Optik Sumber Cahaya VFL

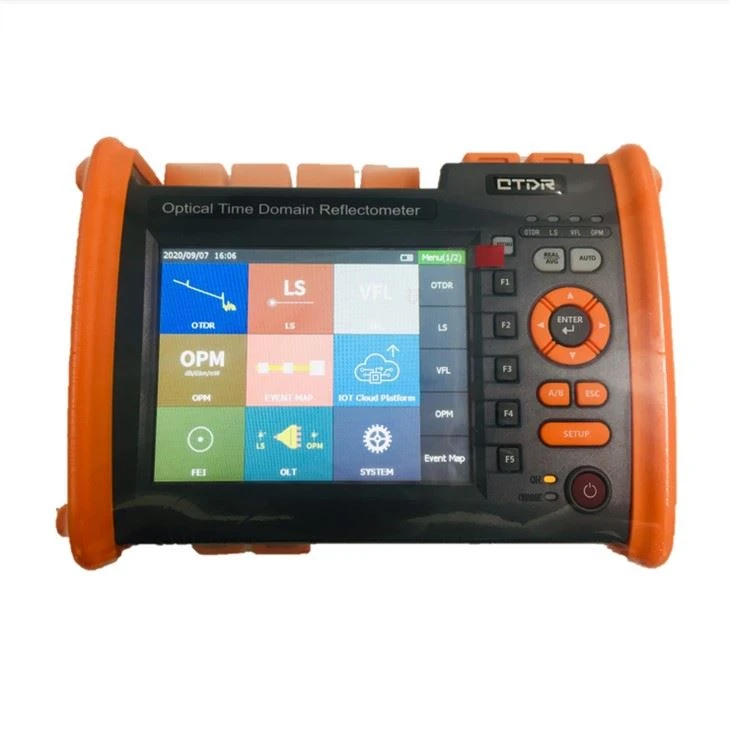

SENTER ST3200D OTDR dengan Meter Kuasa Optik Sumber Cahaya VFL
tinggiPprestasiTest
Paparan LCD TFT warna 5.6 inci,sentuh/ operasi dwi kunci
Julat dinamik: 32/30dB
Kurang daripada 0.8 meter kawasan buta acara ultra pendek menguji pelompat gentian optik secara bebas
Fungsi pengesanan optik isyarat (Perlindungan berkesan bagiAPD)
Mserba gunaTanggaran- StandardConfigurasi
OTDR
Sumber laser yang stabil
Lokasi kerosakan lampu merah visual (VFL)
Meter kuasa optik (OPM)
mudahpemprosesan data
Inggerisdan Cinafungsi input
Penyimpanan data automatik
pemprosesan kelompok SOR
Fungsi naik taraf jauh
Model | ST3200D |
OTDR | |
Jenis Gentian | G.652 |
Panjang gelombang | 1310nm±20nm/1550nm±20nm |
Julat Dinamik | 32dB/30dB |
Zon Buta Acara | 1m |
ATT Zon buta | 6m |
Julat Ujian | 500m/1 km/2km/4km/8km/16km/ 32km/64km/12 8km/256km |
Lebar Nadi | 5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns |
Ketepatan julat | ±(0.75m{{2}} Selang sampel +0.005%xJarak ujian) |
Ketepatan kehilangan | ±0.05dB/dB |
Contoh Mata | 16k〜256k |
Resolusi Sampel | 0.05m~16m |
Ketepatan Refleksi | ±3dB |
Format fail | Format Fail Standard SOR |
Analisis Kerugian | Kaedah 4 mata / kaedah 5 mata |
Tahap Keselamatan Laser | Kelas II |
Kadar Segar Semula | 3Hz(Jenis) |
Simpanan data | Simpanan dalaman：100M (<3000>；Luaran：4G bit |
Penyambung | FC/UPC (SC boleh tukar ganti、ST) |
Antaramuka Data | USB、USB mini、Port Ethernet 10M/100M |
OPM | |
Julat panjang gelombang | 800nm~1700nm |
Penyambung | Bersama universal FC/SC/ST |
Skop Ujian | -50dBm〜+26dBm |
Ketidakpastian | ±5% |
Penentukuran Panjang Gelombang | 850nm/980nm/1300nm/1310nm/1490mn/1550nm/1625mn/1650nm |
LS | |
Panjang gelombang | Selaras dengan panjang gelombang keluaran OTDR |
Kuasa output | ≥-5dBm |
Kestabilan | CW, ±0.5dB/15min (Ujian selepas 15 minit prapemanasan but) |
Penyambung | FC/UPC (SC boleh tukar ganti、ST) |
VFL | |
Panjang gelombang | 650nm±20nm |
Kuasa output | ≥2mW |
Mod | CW/lHz/2Hz |
Penyambung | FC/SC/ST |
Lain-lain | |
Paparan | Skrin sentuh LCD + berwarna 5.6 inci |
Bekalan Kuasa | Penyesuai AC/DC：Input：100V〜240V, 50/60Hz, Output 0.6A：12V-19V, 1.5A Bateri Li：7.4V, 5200mAh |
Waktu kerja bateri | ≥10h |
Suhu Operasi | -10°C 〜+50°C |
Suhu Penyimpanan | -40°C 〜+70°C |
Kelembapan Relatif | 0 〜95 %, Tidak Pemeluwapan |
Berat badan | ≤1.2kg |
Saiz | 208/mmx 110mmx56mm |
Cool tags: OTDR, OTDR 1310/1550nm, vfl, meter kuasa optik, sumber laser, OTDR dengan iOLM. Peta acara, OTDR Cina, otdr dengan harga kilang.
