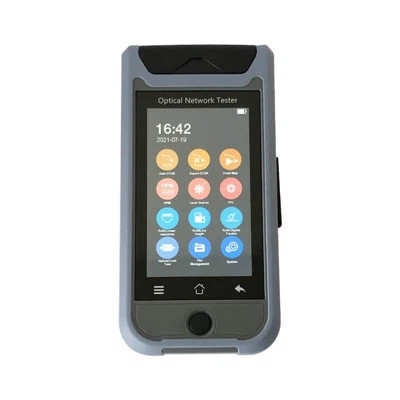

SENTER ST3200F OTDR dengan Meter Kuasa Optik Sumber Cahaya VFL
ST3200F OTDR menggunakan skrin sentuh kapasitif 4 .3 inci .
Ia menyepadukan 12 fungsi , seperti OTDR auto, OTDR pakar , peta acara , OPM , penjejak kabel RJ45 dan"tahap komputer" pengurusan fail untuk memenuhi pelbagai keperluan ujian dalam masa yang berbeza.
OTDR mempunyai julat dvnamik maksimum 26dB, memori 8G, dan boleh menyimpan lebih daripada 200, 000 lengkung; ia dilengkapi dengan bateri litium polimer berketumpatan tinggi 4000mah, pengurusan penjimatan kuasa pintar, mengukur masa lebih daripada 8 jam.
OTDR | |||||||
Model | ST3200F-A | ST3200F-B | ST3200F-C | ST3200F-D | ST3200F-E | ||
taip | G.652 SM | ||||||
Panjang gelombang | 1310/1550±20nm | 1310/1550±20nm | 1625nm | 1650nm | 850/1300nm(SM) | ||
Julat Dinamik | 26dB/24dB | 32/30dB | 22dB | 22dB | 22/24dB | ||
Zon Buta Acara | 2.5m | ||||||
Zon Buta ATT | 8m | ||||||
Julat Ujian | 500m/1km/2km/4km/8km/16km/32km/64km/100km | ||||||
Lebar Nadi | 3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1us/2kami/3kami/5kami/8kami/10kami/20kami | ||||||
Ranging Ketepatan | ± (1m{{0}}Selang sampel+0.005%×Jarak ujian) | ||||||
Kelinearan | ≤0.05dB/dB | ||||||
Contoh Mata | 16k~128k | ||||||
Resolusi Sampel | 0.05m~8m | ||||||
Resolusi Kehilangan | 0.001dB | ||||||
Ambang Kerugian | 0.20dB | ||||||
Resolusi Julat | 0.001m | ||||||
Indeks Biasan | 1.00000-2.00000 | ||||||
Ketepatan Refleksi | ±3dB | ||||||
Format fail | Format Fail Standard SOR | ||||||
Analisis Kerugian | Kaedah 4 mata / kaedah 5 mata | ||||||
Tahap Keselamatan Laser | Kelas II | ||||||

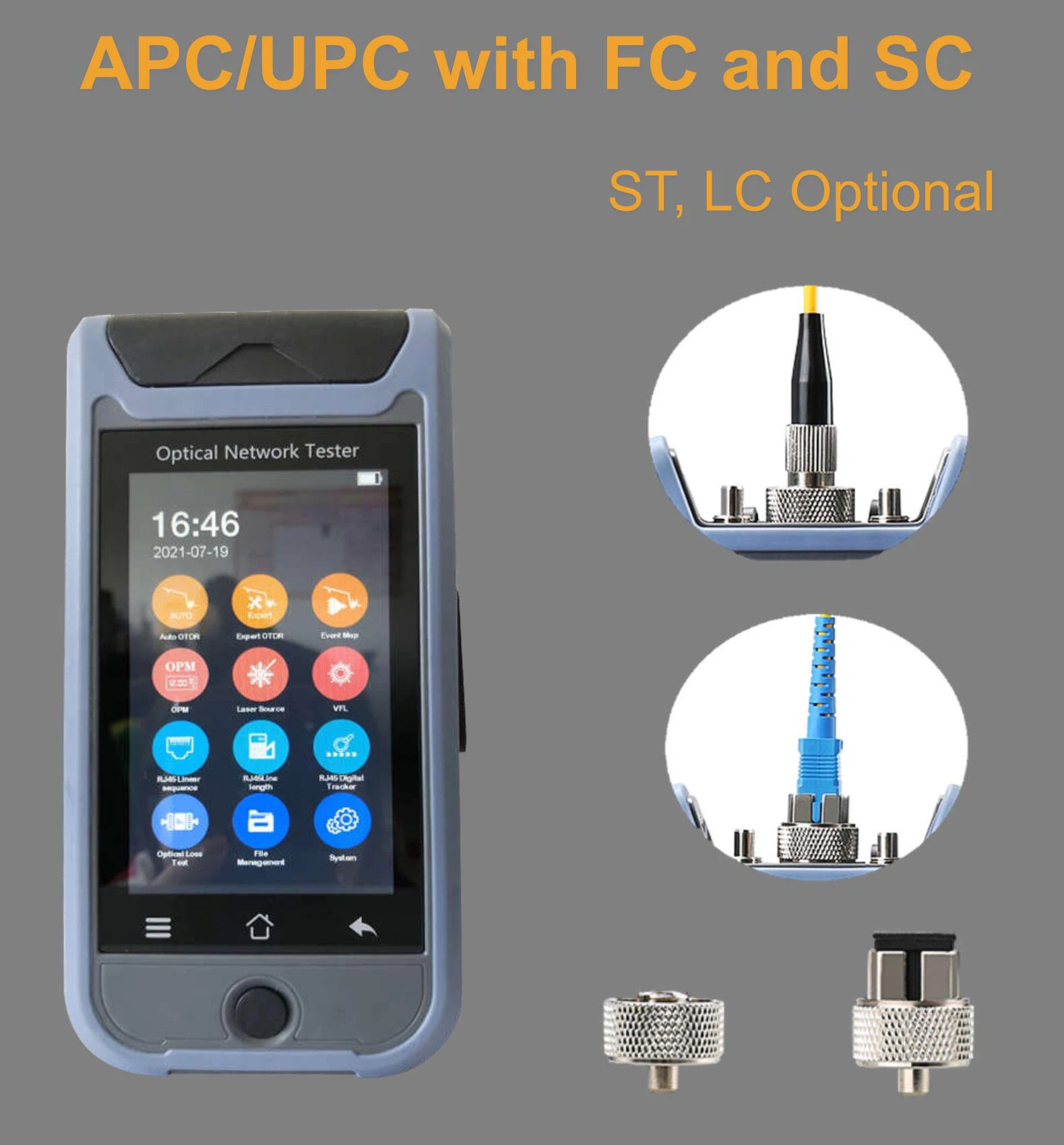

Penyambung | FC/UPC (SC boleh tukar ganti、ST) Atau SC/APC | ||||||
Kadar Segar Semula | 3Hz (Typ.) | ||||||
Berbilang tugas | Sokongan | ||||||
OPM | LS | Panjang Kabel RJ45 | |||||
Julat Ombak | 800nm~1700nm | Panjang gelombang | Samadengan OTDR | Jarak Ujian | ≥300m | ||
Julat Ujian: -70~+10dBm/ -50~+26dBm | Jenis Laser | FP - LD | Lain-lain | ||||
Kuasa | ≥-5dBm | Paparan：4.3inci 800×480 IPS TFT-LCD Skrin sentuh kapasitif berbilang sentuh | |||||
Resolusi | 0.01dB | Kestabilan cw, ±0.5dB/15min(Selepas15 minit pemanasan awal) | Bekalan kuasa:AC DCpenyesuaiInput:100V~240V, 50/60Hz, 0.6A Pengeluaran:5v 2A Bateri litium:3.7V, 4000mAh | ||||
Ketidakpastian | ±5% | FC/UPC (SC boleh tukar ganti,ST) | |||||
Pengenalpastian kekerapan | CW/270/330/1k/2kH(Gunakan LS dalaman) | Mod： CW/270Hz/330Hz/1kHz/2kHz | |||||
Penyambung | Universal FC/SC/ST | Pengecaman Gelombang | Sokongan | Bateri Berfungsi | Ujian berterusan> 12j | ||
Pengecaman Gelombang | Sokongan | Ujian Kehilangan Optik | Simpanan data | 8GB,≥20 ribu lengkung | |||
VFL | Panjang gelombang | Samadengan LS | Antaramuka Data | Jenis USBC | |||
Panjang gelombang | 650nm±20nm | Ujian IL | Sokongan | Suhu Kerja | -10°C~+50°C | ||
Kuasa output | ≥10mW | RJ45penjejak kabel | Suhu Penyimpanan | -40°C~+70°C | |||
Mod | CW/1Hz/2Hz | Mod | Penjejakan digital | Kelembapan Relatif | 0〜95% Tidak Pemeluwapan | ||
Penyambung FC/UPC(ST SC boleh ditukar ganti) | Jarak | ≥300m | Wlapan | ≤0.5kg | |||
Tahap Keselamatan | Kelas III | Sokongandalam talian/Penjejakan Pasangan Talian | Saiz | 173mm×109mm×45mm | |||
SHANDONG SENTER telah ditubuhkan pada tahun 1996, yang merupakan penyedia penyelesaian FTTH terkemuka dalam bidang telekomunikasi.
Perniagaan kami telah diperluaskan kepada R&D, pembuatan, pemasaran di pasaran luar negara. Termasuk Eropah, Amerika Selatan, Amerika Utara, Asia, Afrika.Selamat datang pilih kamiproduk untuk pilihan perniagaan anda dan biarkan's mencipta lebih banyak peluang kerjasama bersama-sama.
