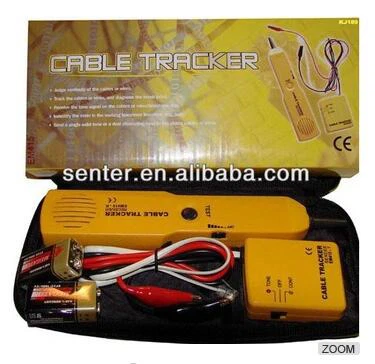

ST201 (ST201 tinggi kualiti kilang harga RJ11, RJ45 rangkaian kabel Tracker /Cable Tester/pencari/rangkaian kabel dawai penyemak/wayar kabel Tracker Tester)

Spesifikasi

Pengesan kabel yang digunakan untuk mengesan kabel RJ11 dan pemasangan

Pengesan kabel ini dirangka untuk mengenal pasti dan menjejaki kabel atau wayar dalam Kumpulan tanpa merosakkan penebat itu. Untuk talian telefon, ia boleh mengenal pasti beberapa Negeri dalam baris. Memiliki alat ini, ia adalah lebih mudah untuk memasang, nyahpepijat dan menyelenggara talian telefon. Terdapat penghantar dan penerima yang dimasukkan ke dalam kabel tracker.

Fungsi-fungsi

Kesinambungan Hakim kabel atau wayar.

Mengesan kabel dan wayar, dan diagnosis di tempat rehat.

Menerima isyarat nada kabel atau wayar (talian telefon)

Mengenal pasti keadaan di talian telefon kerja (jelas, cincin, sibuk)

Hantar nada pepejal isyarat atau nada bersilih dwi objek kabel atau wayar.

Arahan operasi

1. menguji kesinambungan

1.Menggunakan penghantar (Tukar kepada andquot; CONTandquot; )

Sambung membawa ujian kepada pasangan objek, penggunaan andquot; CONTandquot; kedudukan Bahasa Melayu. Hijau terang dari andquot; CONTandquot; menunjukkan kesinambungan (laluan penentangan tidak melebihi 10kΩ)

2.Menggunakan penghantar (Tukar kepada andquot; TONEandquot; )

Bersambung membawa ujian kepada sepasang kabel, menyentuh penerima untuk kabel. Jika kabel dua memberikan warna-warna yang lebih besar dan sama, ia bermakna kedua-dua mereka mempunyai kesinambungan. Kabel yang memberikan lebih rendah doesnandamp nada; rsquo; t yang kerananya kesinambungan

Sambung satu ujian plumbum ke satu kabel antara sekumpulan kabel, sambungkan satu lagi kabel ke setiap tanah. Sentuh hujung penerima untuk penghujung kabel yang disebutkan di atas yang lain. Penerimaan nada bermakna kabel ini mempunyai kesinambungan. (lihat Rajah)

Nota: Donandamp; rsquo; t sambung ke mana-mana aktif AC atau DC litar untuk mengukur kesinambungan.

2. mengesan kabel atau Wayar

Menggunakan pengirim (suis ke nada) dan penerima

Sambung membawa ujian kepada pasangan, atau melampirkan membawa ujian kepada tanah dan satu lagi ujian menjurus kepada kedua-dua belah baris. Gerakkan penerima dekat dan bersama-sama pasangan (atau baris). Penerimaan nada menunjukkan trek.

Nota: Jangan sambungkan ke mana-mana litar yang aktif dalam mod ini.

3. mengenal pasti keadaan bekerja talian telefon

Menggunakan penghantar (suis ke andquot; offandquot;)

1.Mengenal pasti TIPandamp; CINCIN:

Sambung menerajui ujian merah ke sisi garisan dan menerajui ujian hitam ke bahagian talian lain.

andquot; CONTandquot; lampu penunjuk adalah andquot; greenandquot; Apabila anda menyambung ujian merah membawa ke bahagian RING (-).

andquot; CONTandquot; lampu penunjuk adalah andquot; Redandquot; Apabila anda menyambung ujian merah membawa kepada sebelah hujung (+).

2.Mengenal pasti menyatakan yang jelas, nada, sibuk di talian telefon kerja:

Sambung menerajui ujian merah untuk menerajui ujian sampingan, hitam RING ke bahagian hujung, atau menyambung RJ11 ke dalam soket RJ11 pada telefon.

andquot; CONTandquot; lampu penunjuk hijau, menunjukkan garisan yang jelas. Jika andquot; CONTandquot; lampu penunjuk adalah andquot; redandquot; , ia bermakna polariti yang telah diterbalikkan.

andquot; CONTandquot; penunjuk bercahaya atau cahaya hampir tdk, menunjukkan satu talian SIBUK.

andquot; CONTandquot; andquot terang kelipan cahaya petunjuk; YELLOWandquot; menunjukkan garis DERINGAN. (Tukar ke andquot; CONTandquot; akan menamatkan panggilan pada baris.)

BatteryReplacement

Penggantian bateri penghantar

Keluarkan skru pada kes belakang, membuang kes itu kembali dan habis ganti dengan yang baru 9V (6F22). Dapat kes belakang dan memasang skru.

Penggantian bateri penerima

Keluarkan skru pada petak bateri, keluarkan penutup bateri dan habis ganti dengan yang baru 9V (6F22). Dapat perlindungan dan memasang skru
