ST3200D 1310/1550nm 32/30db untuk ujian gentian mod tunggal, ia menyepadukan OTDR/sumber cahaya, meter kuasa optik dan fungsi VFL dalam satu badan. Ia menggunakan mod operasi dwi sentuh dan kunci.

Hantar pertanyaan

pengenalan produk

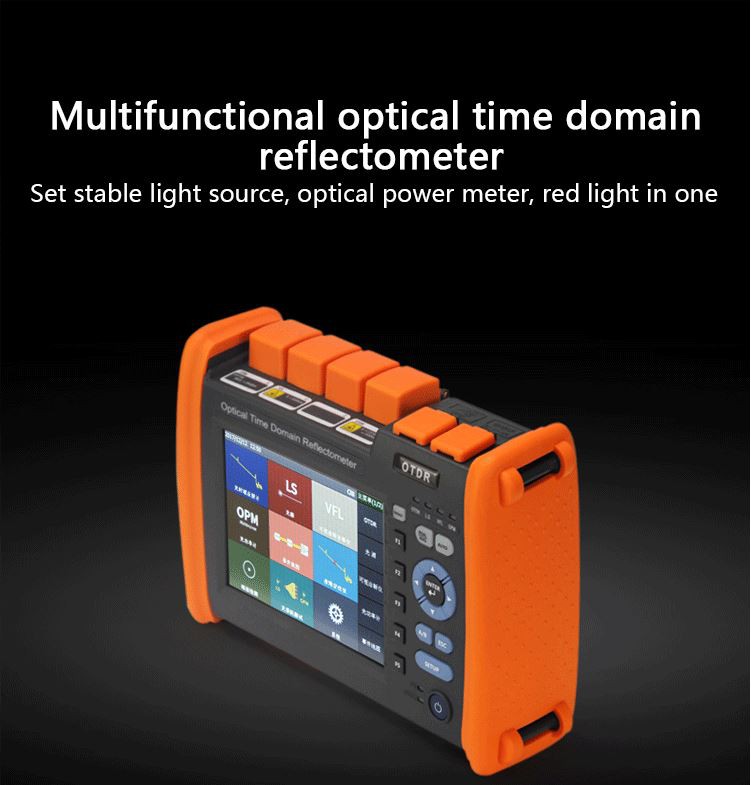

SENTER ST3200D OTDR dengan Meter Kuasa Optik Sumber Cahaya VFL

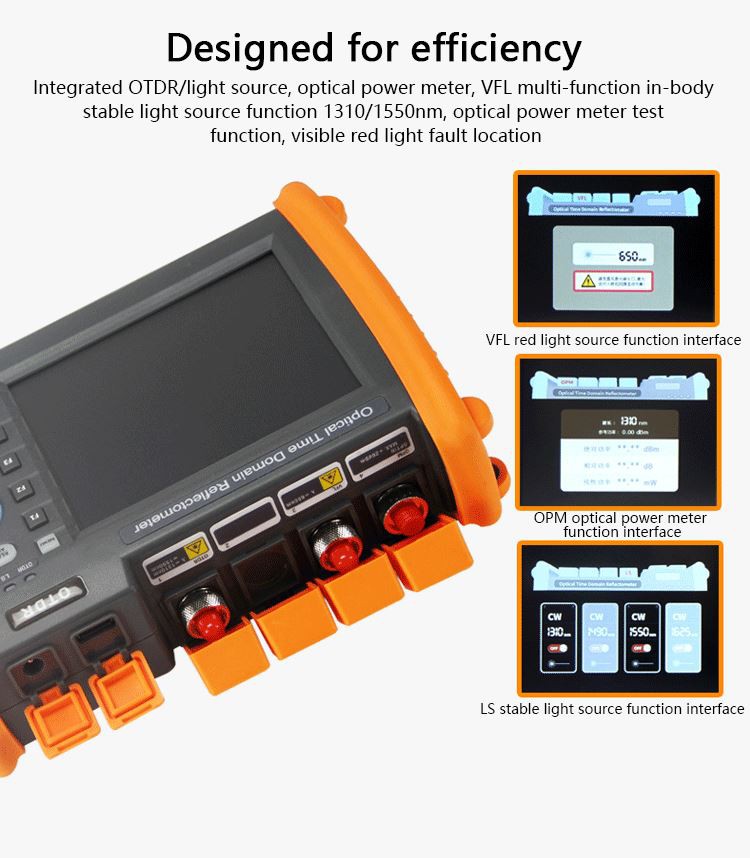

APA ST3200D OTDR BOLEH LAKUKAN?

Ujian OTDR 1310/1550nm 26/24db untuk gentian optik mod tunggal
Meter kuasa optik
VFL
Sumber Laser
Peta acara(iOLM)
Fungsi USB

Model	ST3200D
OTDR
Jenis Gentian	G.652
Panjang gelombang	1310nm±20nm/1550nm±20nm
Julat Dinamik	32dB/30dB
Zon Buta Acara	1m
ATT Zon buta	6m
Julat Ujian	500m/1 km/2km/4km/8km/16km/ 32km/64km/12 8km/256km
Lebar Nadi	5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns
Ketepatan julat	±( {{0}}.75m plus Sample interval plus 0.005 peratus x Jarak ujian)
Ketepatan kehilangan	±0.05dB/dB
Contoh Mata	16k〜256k
Resolusi Sampel	0.05m16m
Ketepatan Refleksi	±3dB
Format fail	Format Fail Standard SOR
Analisis Kerugian	Kaedah 4 mata / kaedah 5 mata
Tahap Keselamatan Laser	Kelas II

Kadar Segar Semula	3Hz(Jenis)
Simpanan data	Simpanan dalaman: 100M (<3000 curves)="">; External: 4G bit
Penyambung	FC/UPC (SC boleh tukar ganti,ST)
Antara Muka Data	USB,Mini-USB,Port Ethernet 10M/100M
OPM
Julat panjang gelombang	800nm1700nm
Penyambung	Bersama universal FC/SC/ST
Skop Ujian	-50dBm〜tambah pula26dBm
Ketidakpastian	±5 percent
Penentukuran Panjang Gelombang	850nm/980nm/1300nm/1310nm/1490mn/1550nm/1625mn/1650nm
LS
Panjang gelombang	Selaras dengan panjang gelombang keluaran OTDR
Kuasa output	Lebih besar daripada atau sama dengan -5dBm
Kestabilan	CW, ±0.5dB/15min (Test after 15 minutes of boot-up preheating)
Penyambung	FC/UPC (SC boleh tukar ganti,ST)
VFL
Panjang gelombang	650nm±20nm
Kuasa output	Lebih besar daripada atau sama dengan 2mW
Mod	CW/lHz/2Hz
Penyambung	FC/SC/ST

Lain-lain

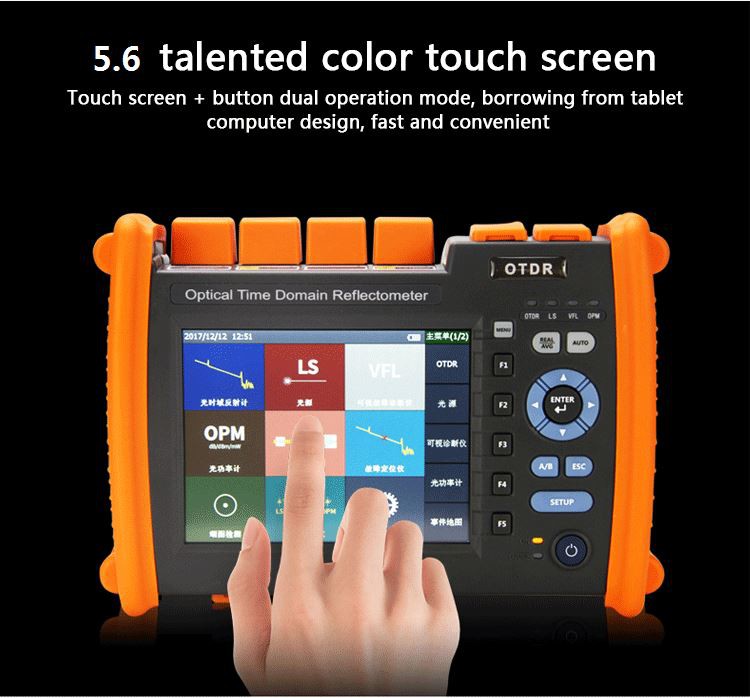

Paparan	LCD warna 5.6 inci ditambah skrin sentuh
Bekalan Kuasa	Penyesuai AC/DC: Input: 100V〜240V, 50/60Hz, Output 0.6A: 12V-19V, 1.5A Li-Bateri: 7.4V, 5200mAh
Waktu kerja bateri	Lebih daripada atau sama dengan 10j
Suhu Operasi	-10 darjah〜ditambah 50 darjah
Suhu Penyimpanan	-40 darjah〜ditambah 70 darjah
Kelembapan Relatif	0 〜95 peratus, Tidak Pemeluwapan
Berat badan	Kurang daripada atau sama dengan1.2kg
Saiz	208/mmx 110mmx56mm
